EO07 微型混合储能、发电、动力与负荷控制交直流变换器一体实验平台

1.EO07 微型混合储能、发电、动力与负荷控制交直流变换器一体实验平台技术组成

（1）硬件技术组成

50. 功率系统拓扑：1*三相二电平三相桥四象限+2*双向DCDC BUCKBOOST+板载超级电容组+用户负载通道+必要功率保护与功率隔离开关；
50. 系统控制器：TI DSP TMS320F28377D(200MHZ*4=800MHZ)
50. 通信信号量：2*CAN隔离+2*R485隔离+2*DI隔离+2*DO隔离+增量式编码器接口;
50. 信号量采集：如图U/I示图结构，U高阻差分采样、I隔离霍尔采样，温度采用NTC阻值分压计算；
50. 辅助电源结构：板载系统多组合自供电+外部辅助供电多组合；
50. 平台大小：200*200*100（mm）；

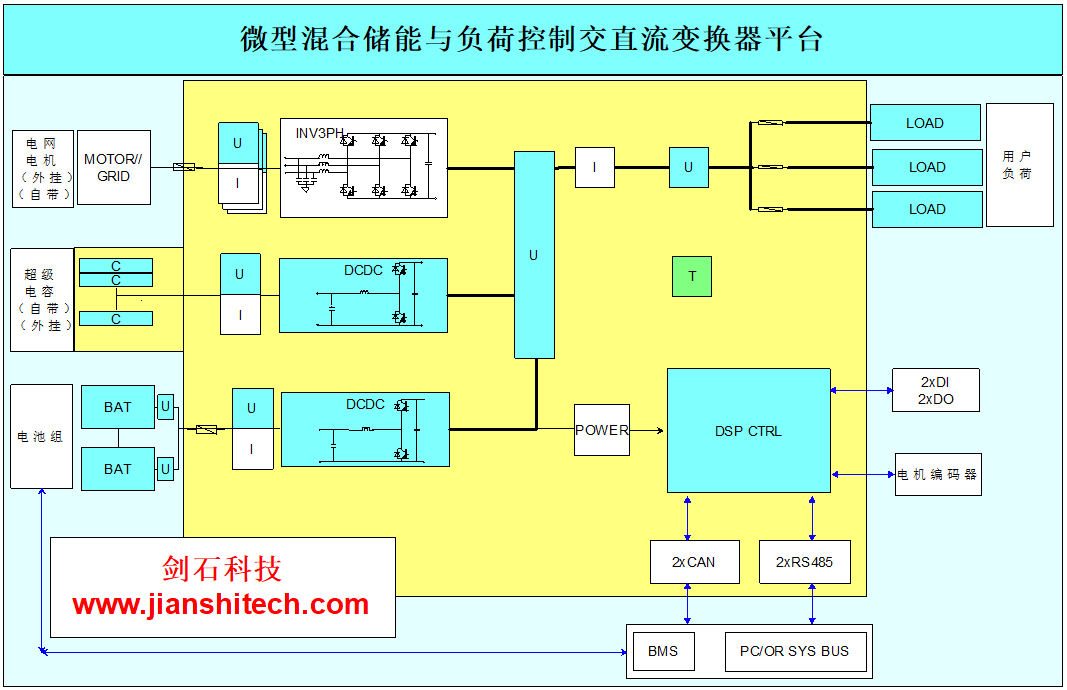

拓扑架构示意图（黄色为平台内容，内部易化图）

（2）平台规划功能

50. 板载超级电容+外挂扩展与BUCKBOOST配合可以作为高压直流母线稳压与短期投荷、源冲击控制使用；
50. BUCKBOOST+大容量存能类电池可作为微型储能系统功率能量池，起长期能量平衡作用；
50. BUCKBOOST+光伏电池板，可作为长期能量发电来源，起能量补充作用；
50. 三相二电平拓扑+编码器接口，可进行低压交流电网并网四象限运行、可带交流功率负载运行、可带交流电机进行动力驱动输出与整流发电使用；
50. 负载端进行信号采集，可以效计算与监控用户侧需求与功率变化，以速作出发储电端的能量控制；
50. 平台输出足够的通信总线，可以进行系统集成与分级部件联接，实现更大系统的信息集成与控制；

2.平台功能开发交付组成

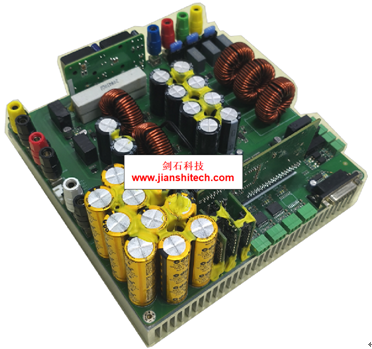

50. 硬件实物平台

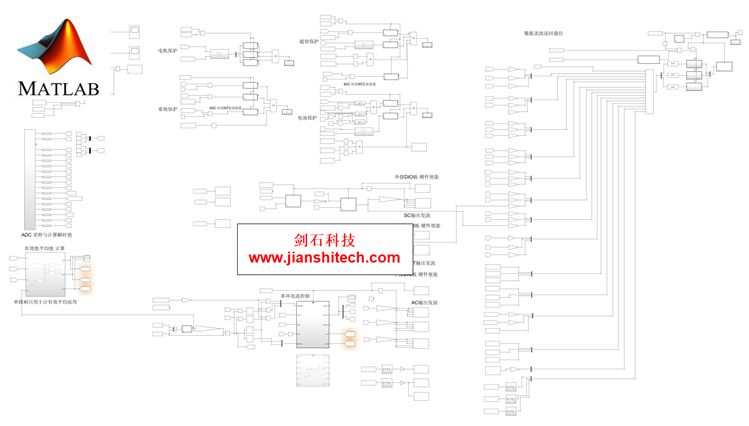

50. MATLAB SIMULINK MBD TI DSP 嵌入式控制模型基础用例

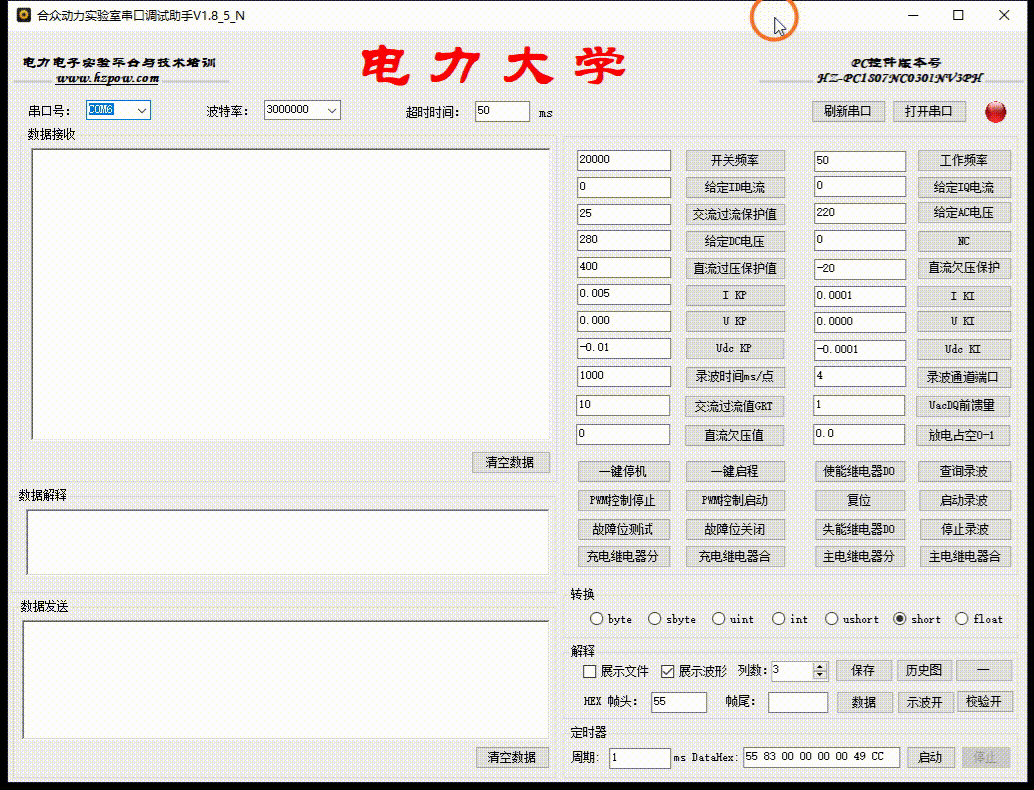

50. 电脑上位机交互调试界面（辅助测试）

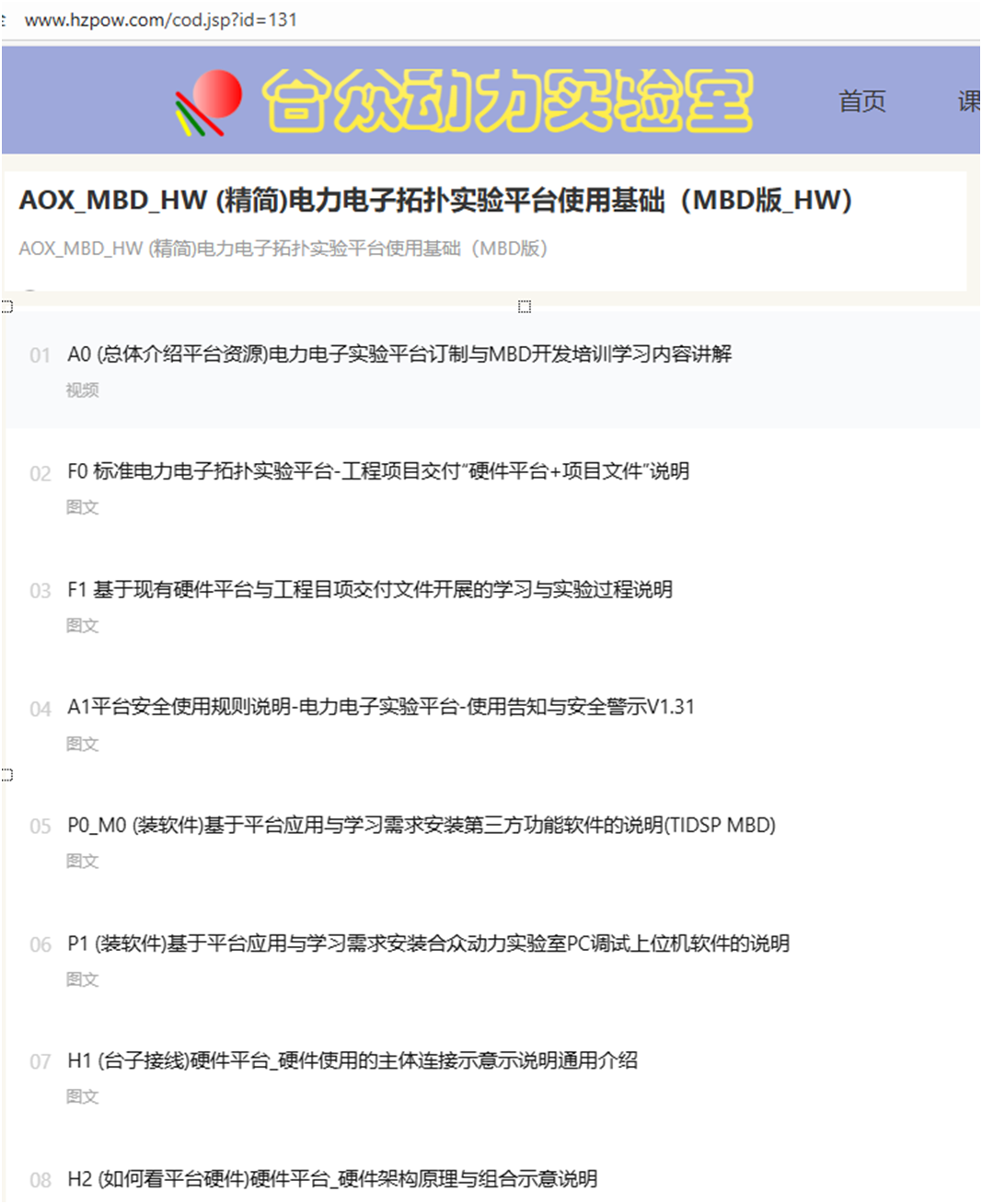

3.平台使用技术基础介绍（网站后面硬件与软件的使用基础说明）
